高精度可见光风机监测载荷RK-ZH2080

所属分类：

产品详情

产品描述

本相机是采用的LR1的镜头，CMOS尺寸大，快门速度高，适用于动态影像拍摄，搭配85mm定焦的镜头，目前可以在35m外清晰拍摄1-2mm的缺陷，相机最高分辨率高达6800W，相机配备100m高速激光测距装置，可以触发拍照功能，相机装载在自研大载重云台可灵活适配各种厂家的无人机，可应用与风力发电机叶片巡检，桥梁的裂纹检测，以及电力系统检测。

产品特点

高分辨率，带6T前端算力；激光触发拍照

技术参数

机械转动范围
横滚轴	+90到-90(°)	平移轴	±180(°)
俯仰轴	-45-90(°)	角振动范围	±0.02
最大耗电量(W)	10-15W	重量含机身	1.47KG
运行模式	锁定、跟随	工作温度	0到40(°C)工作湿度
镜头技术参数	85mm(定焦)	传感器尺寸	35.7x23.8mm ExmorRCMOS感光元件

可见光相机配置
有效像素	约6100万有效像素	快门速度	静态图像1/8000秒至30秒，B门；动态影像1/8000秒至1/4秒(1/3步级曝光控制1/3光圈值递增)
画面比例	3:2	快门速度	静态图像1/8000秒至30秒，B门；动态影像1/8000秒至1/4秒(1/3步级曝光控制1/3光圈值递增)
分辨率	9504x6336(60M)	曝光补偿	±5.0EV
ISO感光度	SO100-32000	镜头防抖	机身防抖
白平衡模式	自动、日光、阴影、阴天、白炽灯、荧光灯(暖白色)、荧光灯(冷白色)、荧光灯(日光白色)、荧光灯(日光)、闪光灯、水中自动、色温(2500至9900K)、滤光片(G7-M757段,A7-B729段)

激光雷达
波长	95nm	Cpu	RK3588，4核
测量范围	100m	AI算力	6T

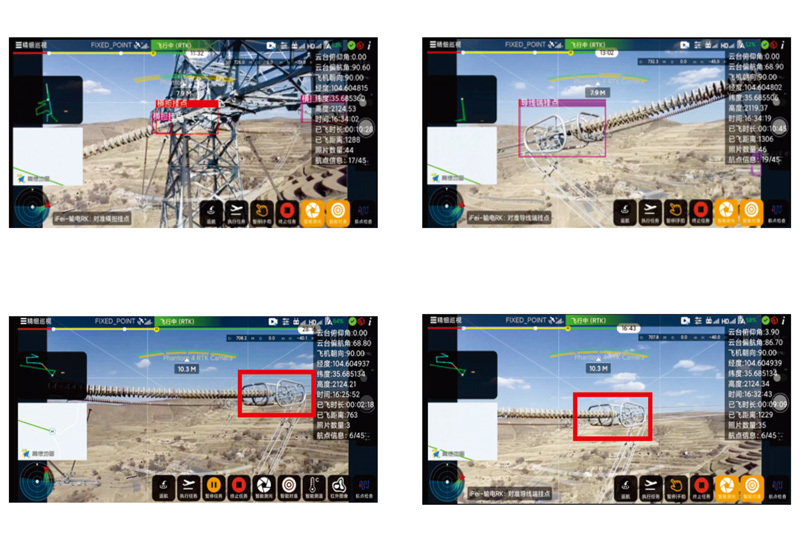

无人机自主巡检前端AI辅助拍照

本系统是基于Al边缘计算、网络A!模型轻量化和剪枝优化、相机自动控制、智能感应曝光、AR等技术于一体的边缘计算智能系统,是一套针对于无人机自主巡视任务的辅助工具套件。在不改变现有的无人机设备、航线成果、巡检APP操作流程及使用习惯的基础上,可快速简单的集成到现有的APP软件中,使其具备实时航线AR检查、前端高精度AI辅助抓拍、云台相机自动控制、相机智能感应曝光功能,兼容全部大疆行业RTK机型和35kV-1000kV电压等级线路巡检。

1、无人机自主巡检航线AR检查,内置AR现实增强技术,实时显示航线与杆塔的空间关系。

2、无人机自主巡检实时识别目标AI辅助拍照技术服务,支持实时目标检测应用场景,可实时对横担挂点、绝缘子串、导线挂点、地线挂点等电力典型目标进行高精度识别。

3、无人机自主巡检巡检拍摄目标的自动变焦放大和自动对焦。

4、无人机自主巡检前端场景实时判别能力并可实现智能曝光补偿

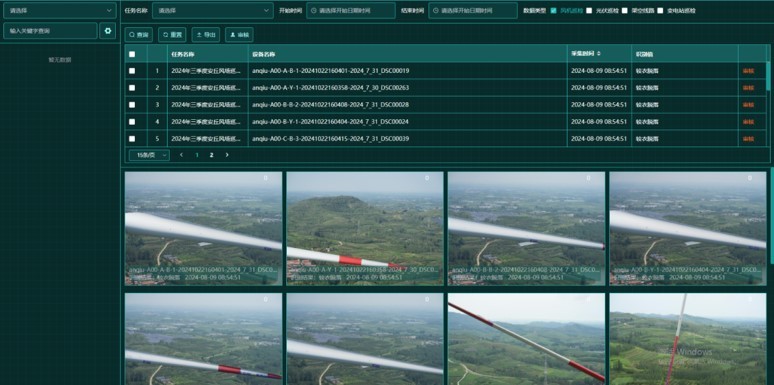

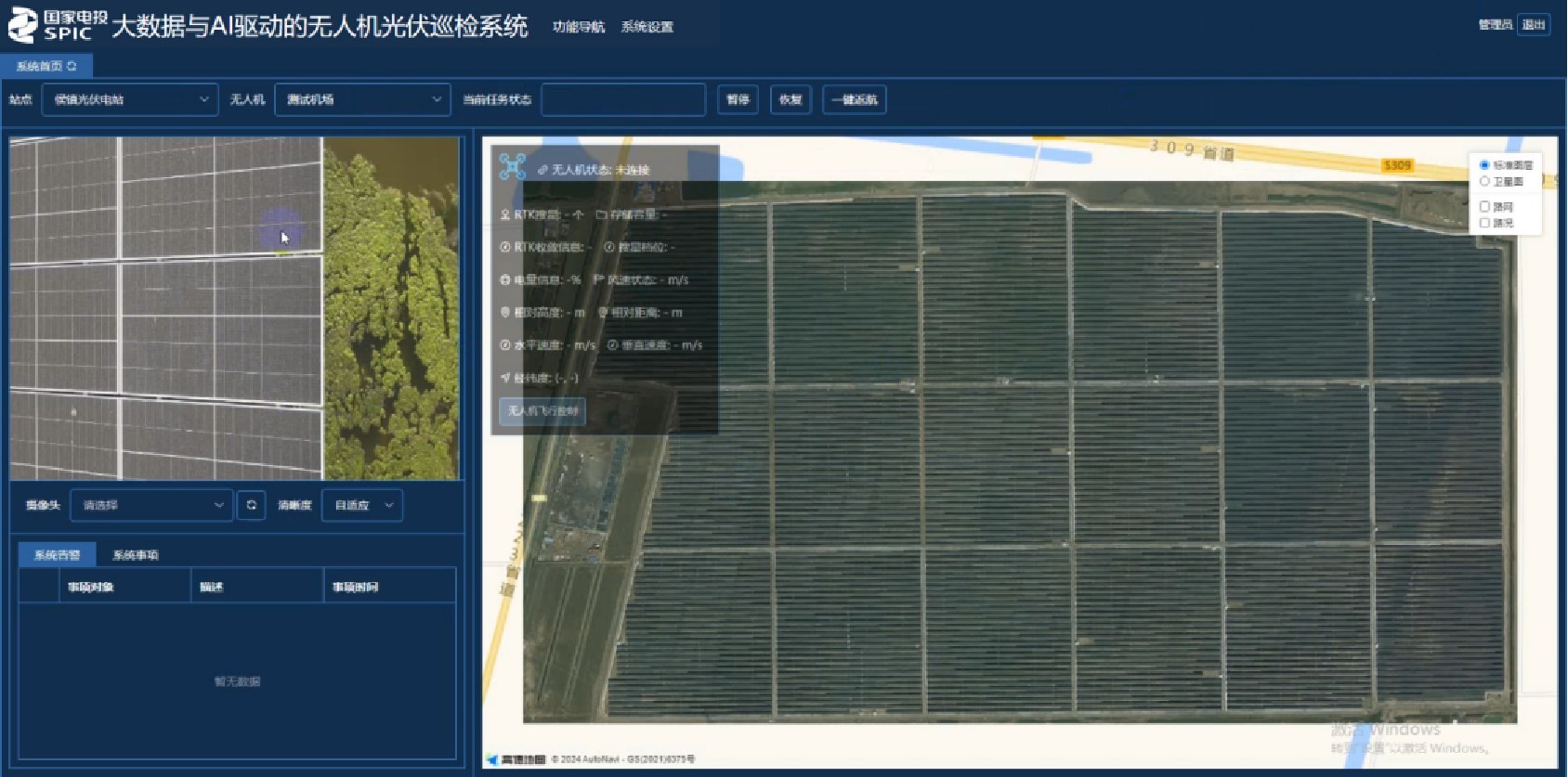

智能管控平台

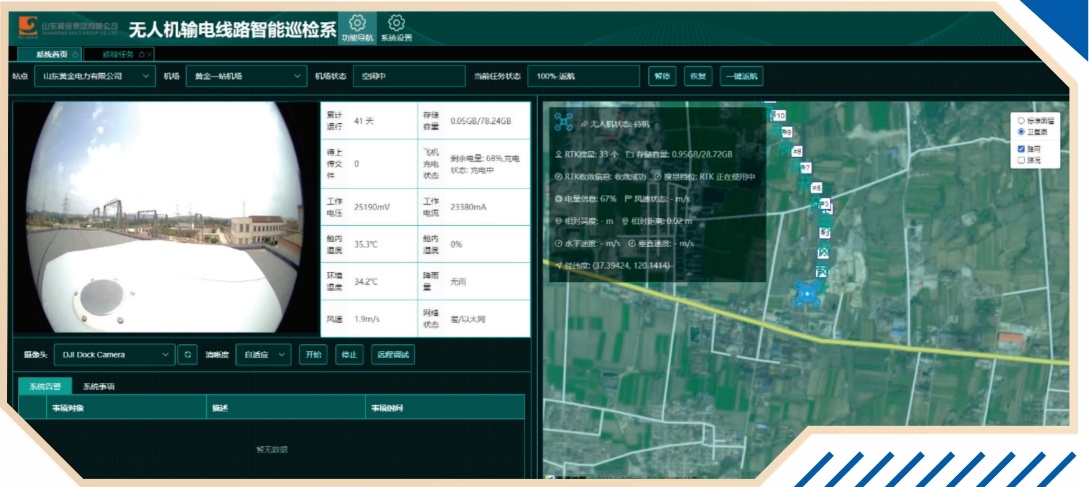

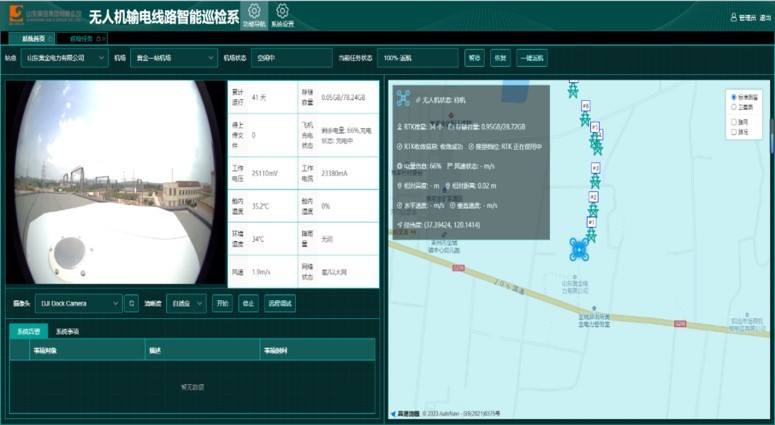

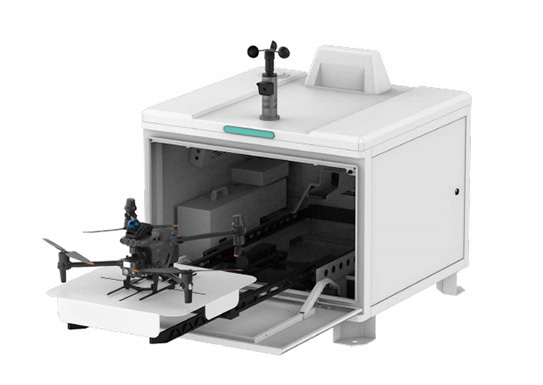

RK-MP无人机自主巡检管控平台是专门围绕无人机及机巢巡检的数据管控、人工智能图像识别和大数据价值挖掘三大主题而设计的巡检数据中台和A1中台应用系统。主要应用于无人机及机巢智能运检,在平台上实现体系化、智能化。三维可视化、全流程管控,实现巡检工作内外业、前后端数据的互联互通,形成完整的无人机巡检工作闭环,达到提高巡视效率,改善数据分析效率,提升数据管控应用水平,实现成果规范化管理的目的。

统一管理企业资源、运检设备、计划任务、机巡成果、线路缺陷等数据,实现资源成果实时共享和三维可视化,设备全生命周期管理,实现大数据统计分析和预警等功能;平台与飞行管控模块、机巢管控模块等构成完整的运检解决方案,集大数据、人工智能、物联网、云计算等技术于一体。
